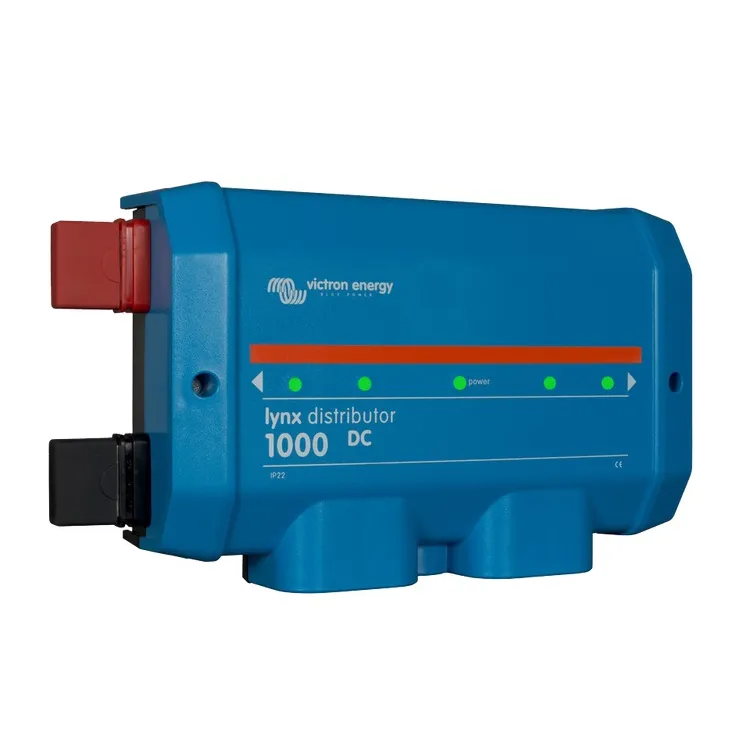

Modul Lynx Distributor obsahuje kladnou a zápornou přípojnici a umožňuje připojení až 4 jednotlivé okruhy, zátěže, baterii nebo DC zařízení. Každý DC okruh je jištěn vlastní pojistkou (není součástí).

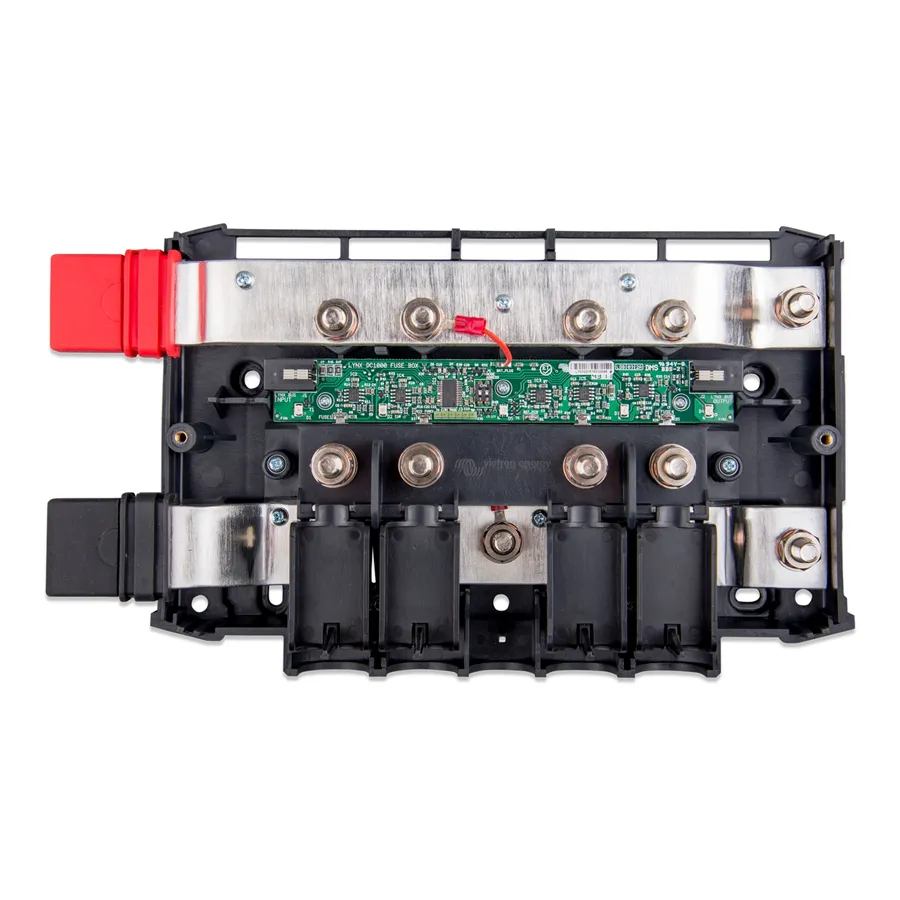

Modul Lynx Distributor je součástí modulárního distribučního systému Lynx s možností vzájemného pospojování pomocí šroubů M8. Modul Lynx Distributor obsahuje zápornou a kladnou přípojnici se šrouby M8, které slouží k připojení kabelů baterií a dalších zařízení či DC okruhů.
Pro každou pojistku je k dispozici volitelná funkce LED, která signalizuje pokud je pojistka přerušená.
Pokud chcete využívat LED indikaci přerušené pojistky, je třeba připojení k Lynx Shunt nebo Lynx BMS. Lynx Shunt/Lynx BMS poskytuje pro Lynx Distributor napájecí napětí pro vnitřní elektroniku. Další alternativou je zajištění externího napájení 5 V DC.

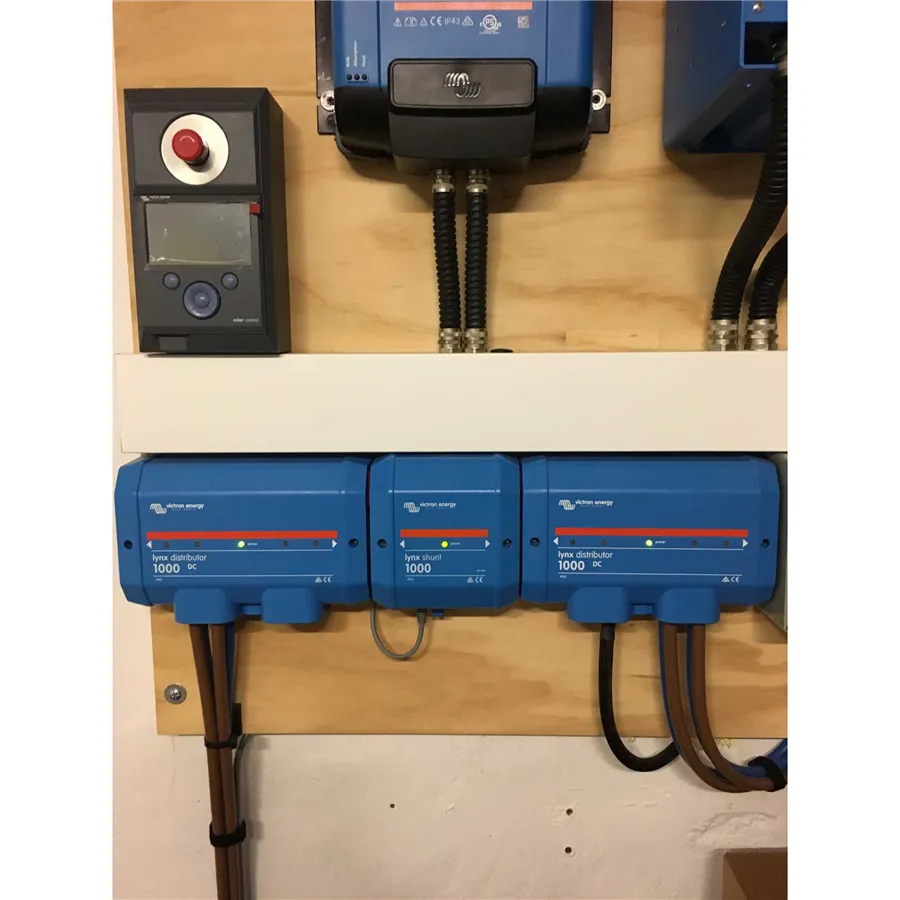

Pro připojení Lynx Shunt/Lynx BMS k Lynx Distributor se používá kabel s konektory RJ11. Tento kabel RJ11 je součástí dodávky.

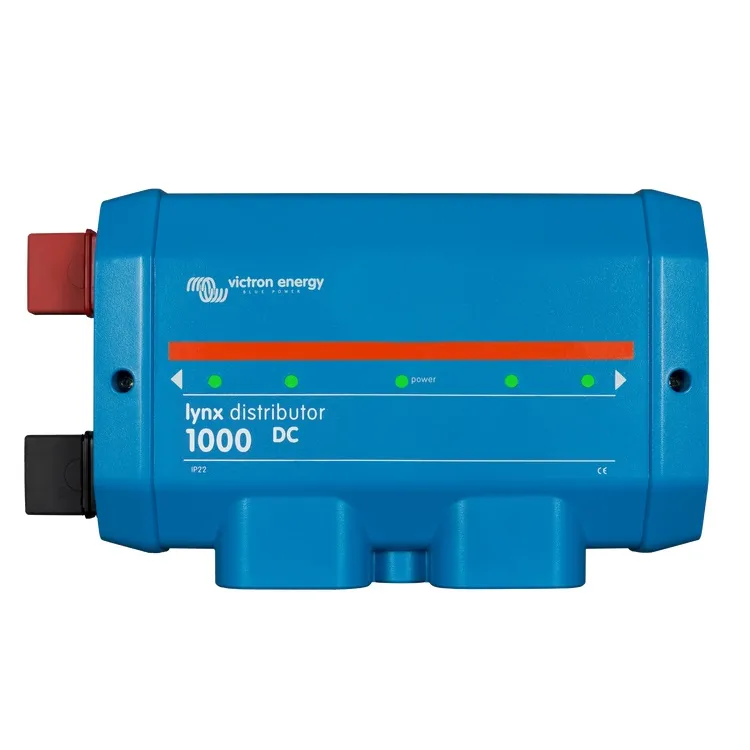

Když je zařízení a provozní stav v pořádku, svítí pouze středová zelená LED dioda. Když je pojistka poškozená, nebo chybí, středová LED dioda a LED dioda dané poškozené pojistky se zbarví červeně. Pokud nepoužíváte všechny připojovací terminály, bude nutné na ně nainstalovat pojistky nebo propojky, aby u daných pozic zhasly červené LED diody.
Pojistky nejsou součástí.
Lynx Distributor nepodporuje přímou komunikaci s GX zařízeními pomocí protokolu VE.Can.
Prohlédněte si podrobný online manuál s popisem všech funkcí zde
