Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25, 6) po dobu 10 minut nebo 11,8 (23,6) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče.
Model Cyric-ct je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota poklesne, Cyrix-ct se automaticky aktivuje.

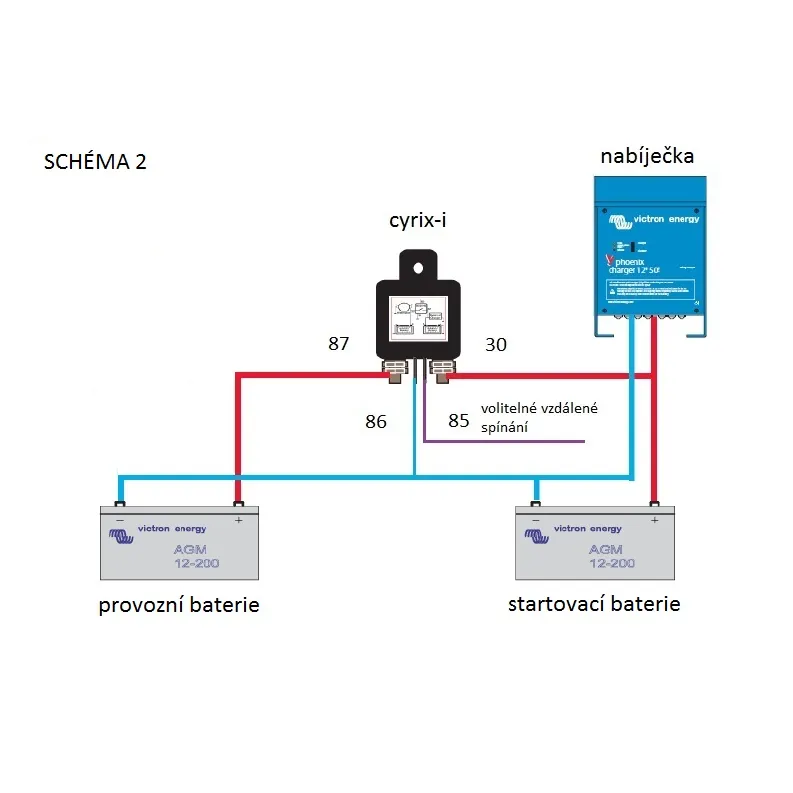

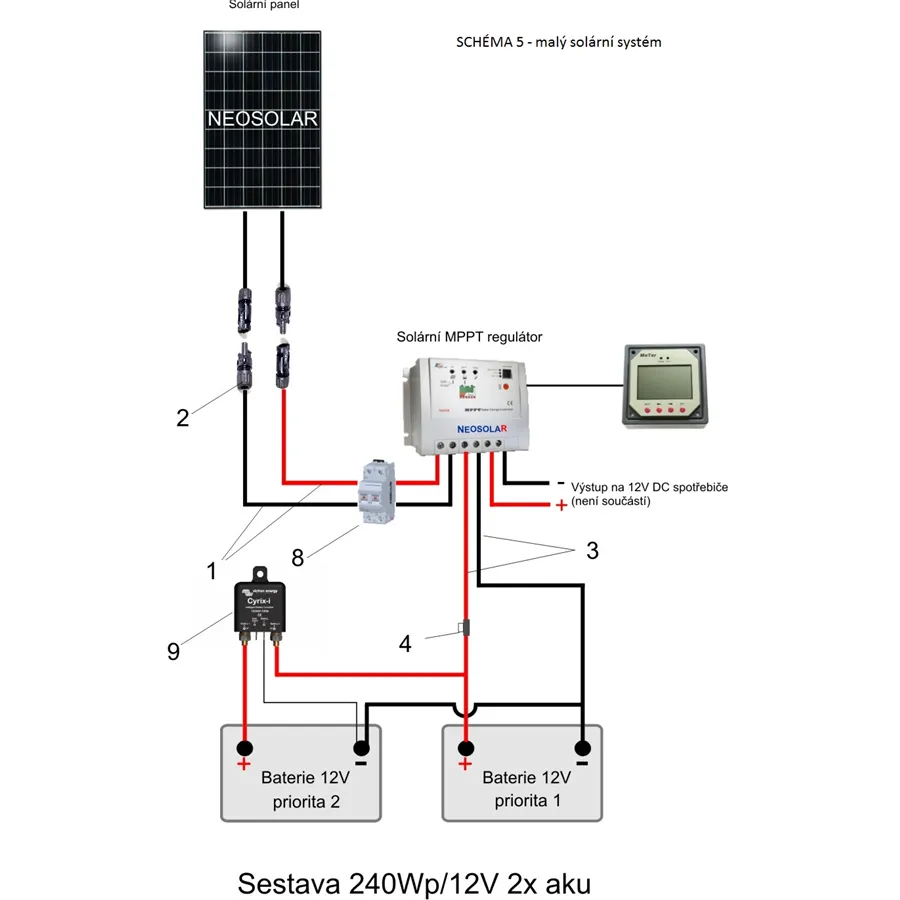

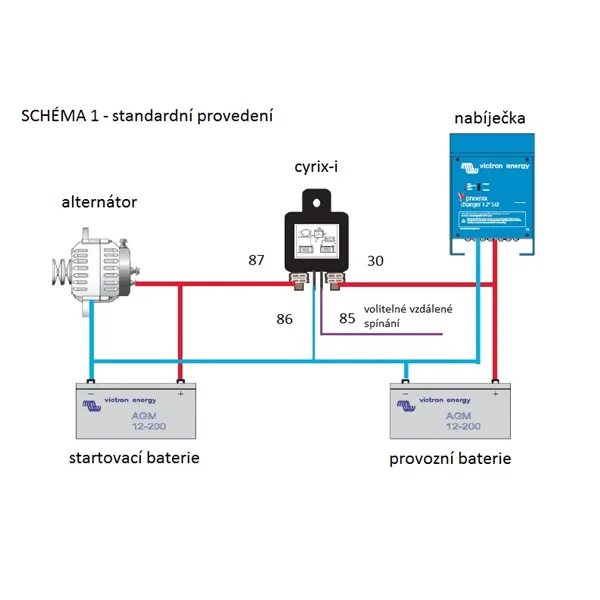

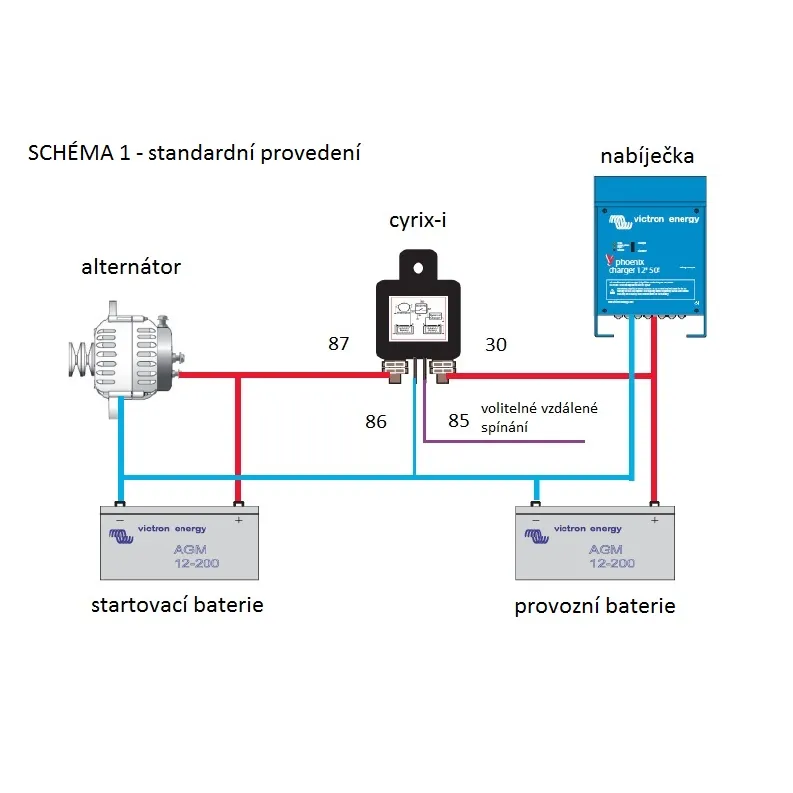

Základní možnosti zapojení naleznete v níže přiloženém souboru "Schémata zapojení".

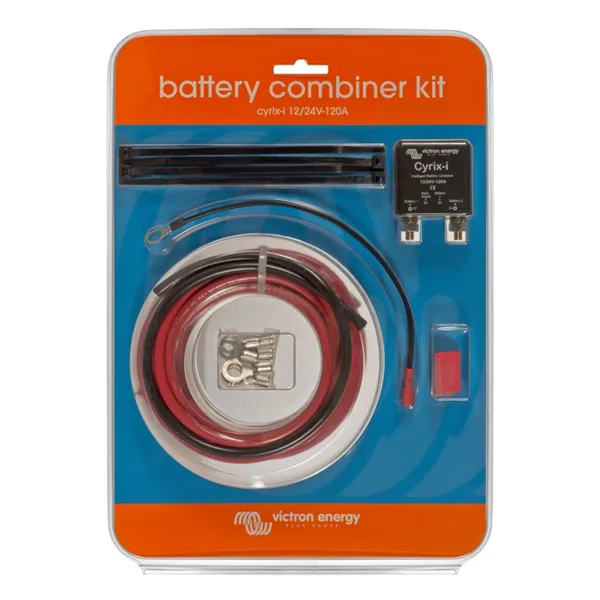

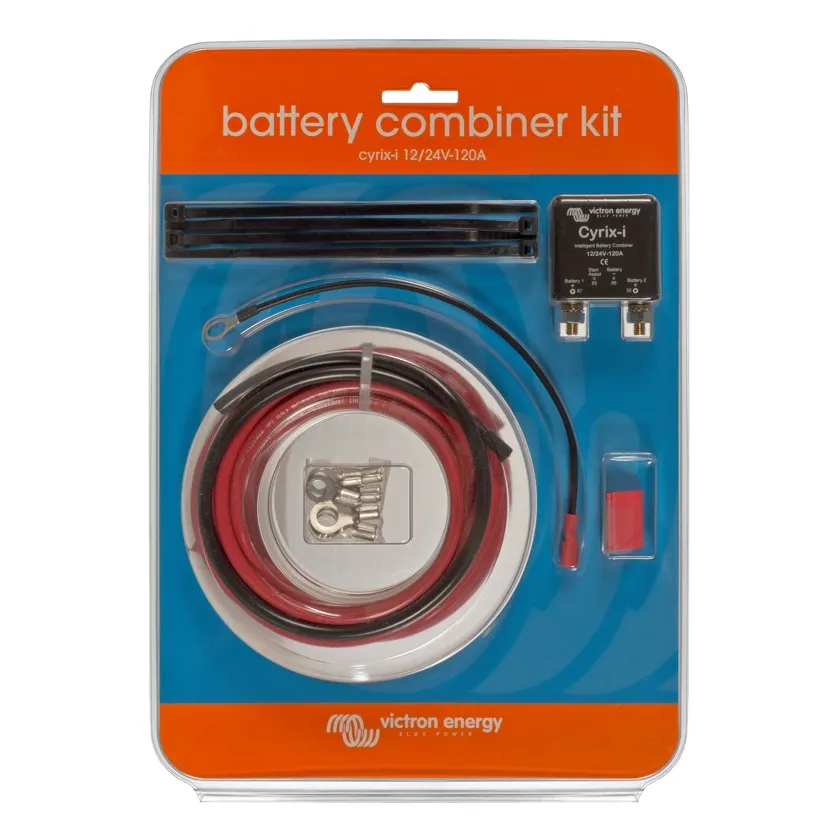

Sada obsahuje:
1 x vlastní Cyrix-ct
1 x 6 metrů červeného kabelu o průřezové ploše 10 mm2
1 x 0,5 metru černého kabelu o průřezové ploše 10 mm2
1 x 0,2 metru černého kabelu o průřezové ploše 1,5 mm2 s okem o vnitřním průměru otvoru 8 mm a fastonem 6,3 mm (propojení výstupu 86 na Cyrixu-ct a baterie)
2 x oko s vnitřním otvorem o průměru 8 mm s izolací
4 x oko s vnitřním otvorem o průměru 6 mm s izolací
4 x černé stahovací pásky
Technické údaje:
Pracovní napětí: 12 nebo 24 V (autodetekce)
Maximální proud z alternátoru: 150 A
Maximální kontinuální proud v systému: 120 A
Spotřeba proudu pokud není zařízení sepnuté: 4 mA
Připojovací napětí (se zpožděním přibližně 10 minut): 13 V/ 26 V
Připojovací napětí (se zpožděním přibližně 4 sekundy): 13,8 V/ 27,6 V
Odpojovací napětí (se zpožděním přibližně 10 minut): 12,8 V/ 25,6 V
Odpojovací napětí (se zpožděním přibližně 4 sekundy): 11,8 V/ 23,6 V
Odpojovací přepětí: 16 V (32 V)
Rozměry bez vývodů: 45 x 45 x 45 mm
Materiál krytu: černý plast
Stupeň ochrany: IP54
