UPOZORNĚNÍ: JEDNOTKA NENÍ AKTUÁLNĚ CERTIFIKOVÁNA PRO PŘIPOJENÍ K DISTRIBUČNÍ SÍTI!

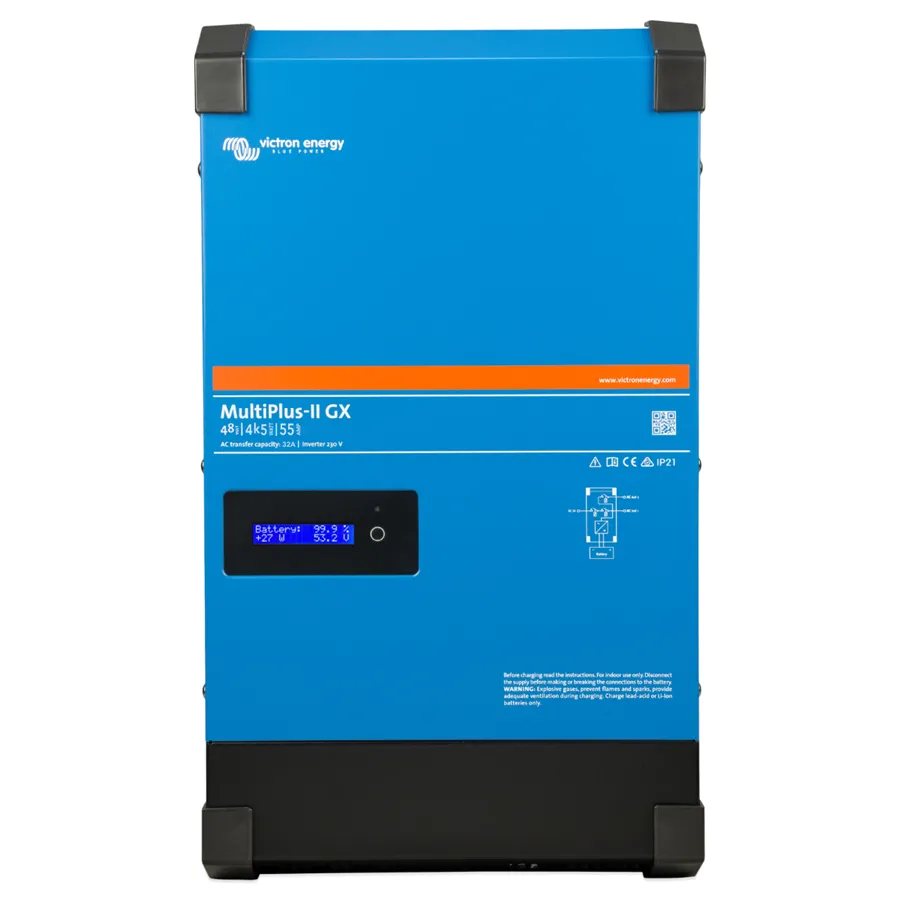

MultiPlus-II 4k5 GX je multifunkční měnič/nabíječ s integrovanou GX jednotkou a možností připojení externího snímače proudu, který rozšiřuje funkce PowerControl a PowerAssist. Je ideální pro použití v ostrovních a ESS systémech. Zároveň disponuje funkcemi jednotky MultiGrid se zabudovanou anti-islanding ochranou na svém AC vstupu, která zajišťuje zesílenou ochranu proti nežádoucím dodávkám energie do distribuční sítě v případě jejího výpadku.
Integrovaná GX jednotka umožňuje centrální řízení, monitoring a vzdálenou správu celého systému bez nutnosti použití externího zařízení Cerbo GX nebo Ekrano GX.
Hlavní vlastnosti a funkce:
PowerControl a PowerAssist
MultiPlus-II 4k5 GX zamezí přetížení výkonově omezeného AC zdroje, například proudově omezené elektrické přípojky nebo generátoru. Při hrozícím přetížení je nejprve automaticky snížen nabíjecí proud do baterie (PowerControl), čímž je uvolněn výkon pro napájení AC spotřebičů. V dalším kroku dochází k posílení vstupního AC zdroje energií odebíranou z baterie (PowerAssist). Na AC výstupu je tak k dispozici kombinace energie z externího AC zdroje i z baterie.
Solární energie
AC energii lze mít k dispozici i při výpadku distribuční sítě. MultiPlus-II 4k5 GX může pracovat v off-grid systémech i ve fotovoltaických systémech trvale připojených k distribuční síti. Zařízení nemá přímý vstup pro FV pole, je však určeno ke spolupráci s MPPT regulátory (DC coupling systémy) nebo se síťovými měniči (AC coupling systémy) připojenými na AC vstup a/nebo výstup.
Integrovaná GX jednotka
MultiPlus-II 4k5 GX je vybaven integrovanou GX jednotkou, která slouží jako centrální komunikační a řídicí prvek celého systému. Díky tomu není nutné instalovat samostatné zařízení Cerbo GX nebo Ekrano GX.
GX jednotka umožňuje:
- přímé připojení k portálu VRM (Victron Remote Management)
- monitorování výroby, spotřeby a toků energie v reálném čase
- vzdálený přístup k systému, změnu nastavení a správu alarmů
- ukládání a vizualizaci provozních dat
Součástí GX jednotky jsou komunikační rozhraní VE.Bus, VE.Direct, USB, Ethernet a integrované Wi-Fi pro snadné připojení dalších zařízení Victron Energy a internetové konektivity.
Jeden AC vstup
MultiPlus-II 4k5 GX je vybaven jedním AC vstupem pro připojení distribuční sítě nebo generátoru. Pokud je vyžadováno připojení dvou nezávislých AC zdrojů, je nutné zvolit jednotku Quattro.
Dva AC výstupy
Zařízení disponuje dvěma AC výstupy. Hlavní výstup AC1 zajišťuje nepřerušené napájení připojených spotřebičů. V případě výpadku distribuční sítě nebo generátoru převezme MultiPlus-II napájení za méně než 20 ms, což je vhodné i pro citlivou elektroniku. Druhý AC výstup je aktivní pouze při přítomnosti AC vstupu. Je určen pro zátěže, které by neměly vybíjet baterii, například ohřívač vody.
Prakticky neomezený výkon
Až 6 jednotek MultiPlus-II může pracovat paralelně pro zvýšení výkonu. Tři jednotky stejného typu lze konfigurovat pro třífázový provoz a až 6 paralelních jednotek může tvořit jednu fázi. Třífázový systém tak může obsahovat až 18 jednotek.
ESS – systémy pro skladování energie
MultiPlus-II 4k5 GX je klíčovým prvkem systému Victron Energy ESS a umožňuje flexibilní kombinaci se solárními MPPT regulátory nebo síťovými FV měniči.
Konfigurace a monitorování
Lokální konfigurace je možná pomocí softwaru VEConfigure (vyžaduje PC a rozhraní MK3-USB).
Vzdálený monitoring a správa systému probíhá prostřednictvím portálu VRM. K dispozici jsou různé možnosti ovládání a zobrazení dat, včetně aplikací a GX zařízení.
Nabíjení baterií
MultiPlus-II 4k5 GX je vybaven adaptivní nabíječkou se čtyřmi fázemi nabíjení. Hlavní DC výstup poskytuje plnohodnotné nabíjení baterií a je vhodný pro olověné, alkalické i lithiové akumulátory.
Technické parametry:
- výstupní napětí: 230 VAC ± 2 %
- vstupní frekvence: 50 Hz ± 0,1 %
- vstupní napětí: 187–265 VAC
- vstupní frekvence: 45–65 Hz
- trvalý výkon při 25 °C: 4 kW
- špičkový výkon: 7 kW / 1 min
- časově omezený výkon (studený start): 4,5 kW / 2 hod, 6 kW / 25 min
- transferový proud: 32 A
- maximální účinnost: 95 %
- vlastní spotřeba: max. 20 W
- vlastní spotřeba v režimu „Search“: 8 W
- provozní teplota: −40 až +65 °C (chlazení ventilátorem)
- vlhkost (nekondenzující): max. 95 %
- hmotnost: 21,4 kg
- rozměry (v × š × h): 590 × 275 × 149 mm
Na produkty Victron Energy poskytuje výrobce záruku 5 let.
