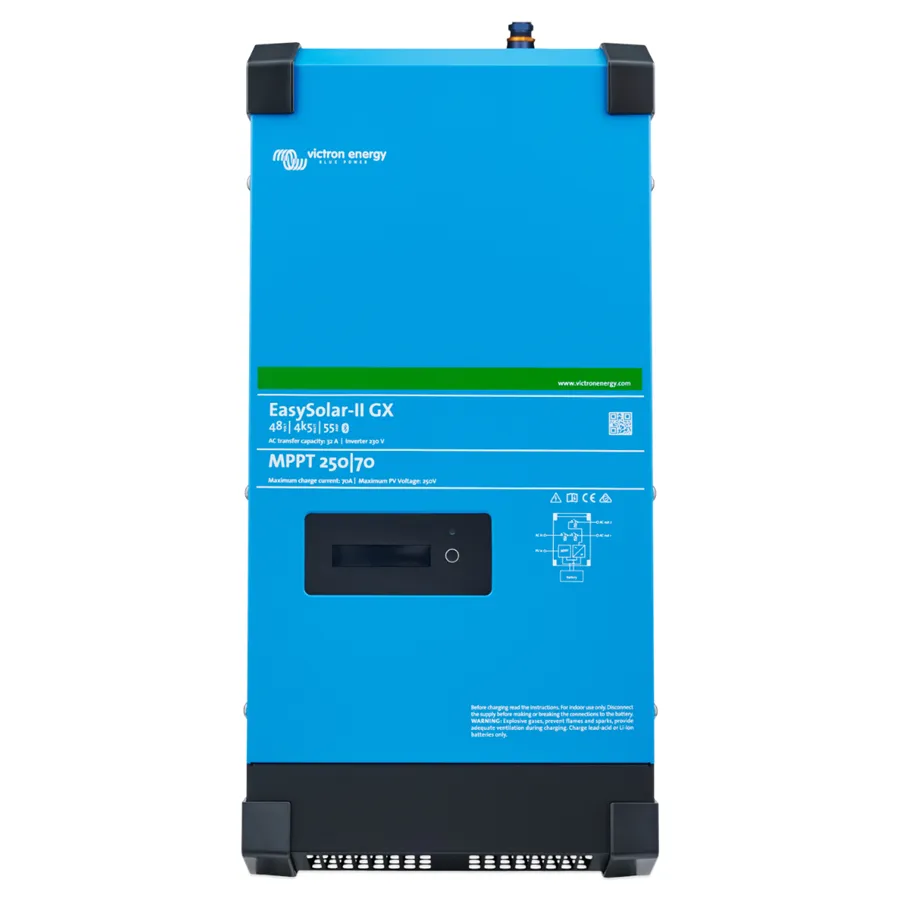

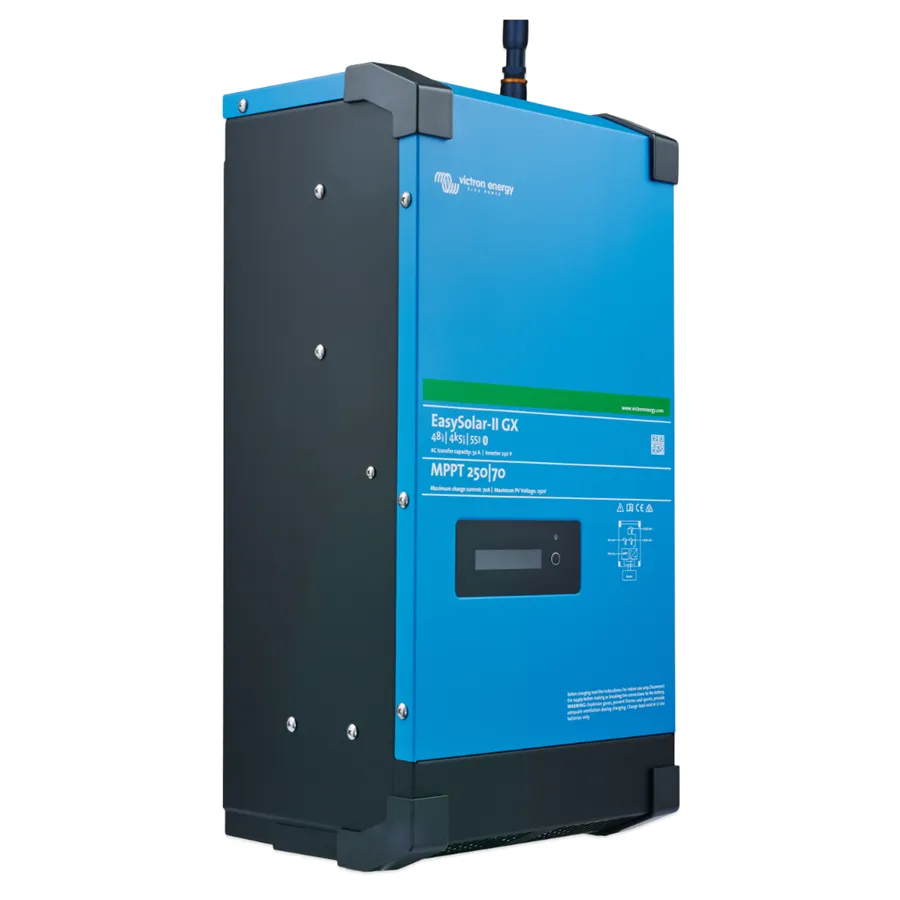

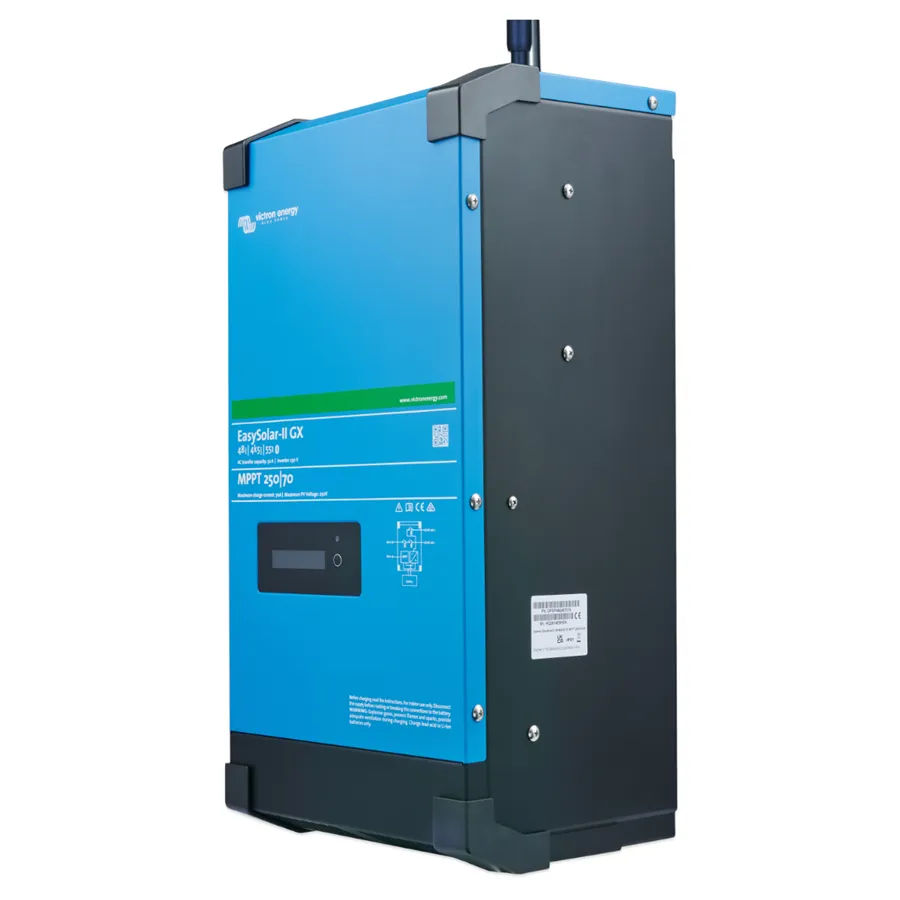

Victron Energy EasySolar-II 48/4k5/55-32 MPPT 250/70 GX je komplexní řešení pro fotovoltaické systémy, které v jednom zařízení integruje měnič/nabíječ MultiPlus-II, solární regulátor SmartSolar MPPT a GX zařízení s displejem. Jednotlivé komponenty jsou již z výroby vzájemně propojeny, což zjednodušuje instalaci celého systému.
Integrovaný displej umožňuje zobrazit parametry baterie, měniče a solárního regulátoru. K těmto údajům lze přistupovat také prostřednictvím chytrého telefonu nebo jiného zařízení s Wi-Fi. Wi-Fi lze zároveň využít pro nastavení systému a změnu jeho parametrů.
Hlavní vlastnosti a funkce:
All-in-one řešení
EasySolar-II GX integruje v jednom zařízení měnič/nabíječ MultiPlus-II, solární regulátor SmartSolar MPPT 250/70 a GX zařízení. Jednotlivé prvky jsou z výroby vzájemně propojené, což zjednodušuje instalaci.
Měnič/nabíječ MultiPlus-II
Integrovaný MultiPlus-II poskytuje trvalý výstupní výkon 4 kW při 25 °C. Výstupní napětí je 230 VAC ± 2 % s frekvencí 50 Hz ± 0,1 %. Zařízení podporuje funkce PowerControl a PowerAssist.
Solární regulátor SmartSolar MPPT
Integrovaný solární regulátor SmartSolar MPPT disponuje maximálním výstupním proudem 70 A a podporuje FV pole o maximálním výkonu 4000 Wp. Maximální napětí FV naprázdno je 250 V a maximální účinnost regulátoru dosahuje 99 %. DC výstup regulátoru je paralelně propojen s DC připojením měniče/nabíječe MultiPlus-II.
Integrované GX zařízení
GX zařízení zajišťuje řízení MultiPlus-II prostřednictvím VE.Bus a regulátoru SmartSolar MPPT prostřednictvím VE.Direct. K dispozici jsou rozhraní BMS-Can, USB, Ethernet a VE.Direct. BMS-Can umožňuje připojení kompatibilní baterie řízené prostřednictvím CAN-bus; tento port není kompatibilní s VE.Can.
Displej a Wi-Fi
Integrovaný displej se 2 × 16 znaky zobrazuje parametry baterie, měniče a solárního regulátoru. Stejné údaje jsou dostupné prostřednictvím chytrého telefonu nebo jiného zařízení s Wi-Fi. Wi-Fi lze využít také pro nastavení systému a změnu jeho parametrů.
VRM Portal
Po připojení systému k internetu lze provozní data zobrazovat prostřednictvím VRM Portal v grafické podobě. Systém umožňuje také vzdálenou změnu nastavení a zasílání alarmů e-mailem.
Provoz při výpadku distribuční sítě
EasySolar-II GX lze použít v zapojení paralelně s distribuční sítí i v průchozí topologii. V případě výpadku distribuční sítě může zařízení pokračovat v napájení připojených kritických spotřebičů.
Dva AC výstupy
Zařízení disponuje pomocným AC výstupem. Spotřebiče, které nemají být napájeny při nedostupnosti AC vstupu, lze připojit k druhému výstupu. Funkce PowerControl a PowerAssist zohledňují také tyto spotřebiče při omezení vstupního AC proudu.
Kompatibilita baterií
Nabíječka je kompatibilní s lithiovými, olověnými a zinko-bromovými bateriemi. Použít lze i další chemické složení baterií za předpokladu správného nastavení nabíječky podle specifikace výrobce baterie.
Technické parametry:
- PowerControl a PowerAssist: ano
- transferový přepínač: 32 A
- maximální AC vstupní proud: 32 A
- rozsah vstupního DC napětí měniče: 38–60 V
- výstupní napětí: 230 VAC ± 2 %
- frekvence: 50 Hz ± 0,1 %
- trvalý výstupní výkon při 25 °C: 4 kW
- trvalý výstupní výkon při 40 °C / 55 °C: 3,7 kW
- trvalý výstupní výkon při 65 °C: 3 kW
- časově omezený výkon při studeném startu: 4,5 kW / 2 h
- časově omezený výkon při studeném startu: 6 kW / 25 min
- maximální zdánlivý výkon při dodávce do sítě: 4 kW
- špičkový výkon: 7 kW / 1 min
- maximální účinnost měniče: 95 %
- vlastní spotřeba bez zatížení: 20 W
- vlastní spotřeba v režimu AES: 12 W
- vlastní spotřeba v režimu Search: 7 W
- rozsah AC vstupního napětí: 187–265 VAC
- frekvence AC vstupu: 45–65 Hz
- absorpční nabíjecí napětí: 57,6 V
- udržovací nabíjecí napětí: 55,2 V
- napětí režimu Storage: 52,8 V
- maximální nabíjecí proud baterie při 25 °C: 55 A
- maximální nabíjecí proud baterie při 40 °C: 50 A
- teplotní senzor baterie: volitelný, ASS000001000
- kompatibilní baterie: lithium, olovo, zinek-brom a další při odpovídajícím nastavení nabíječky
- maximální výstupní proud SmartSolar MPPT: 70 A
- maximální výkon FV pole: 4000 Wp
- maximální napětí FV naprázdno: 250 V
- maximální účinnost SmartSolar MPPT: 99 %
- vlastní spotřeba SmartSolar MPPT: 20 mA
- pomocný výstup: ano, 32 A
- volitelný externí AC snímač proudu: 100 A
- programovatelné relé: ano
- rozhraní: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
- univerzální komunikační port: 2×
- dálkové zapnutí/vypnutí: ano
- provozní teplota: -20 až +65 °C, chlazení podporované ventilátorem
- vlhkost: max. 95 %, nekondenzující
- maximální nadmořská výška: 2000 m
- materiál krytu: ocel
- barva: modrá RAL 5012
- stupeň krytí: IP21
- připojení baterie: šrouby M8
- připojení FV: šrouby M6
- připojení 230 VAC: šroubové svorky 16 mm² / 6 AWG
- hmotnost: 27 kg
- rozměry (v × š × h): 591 × 275 × 254 mm
- bezpečnostní normy: EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2
- emise / odolnost: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
