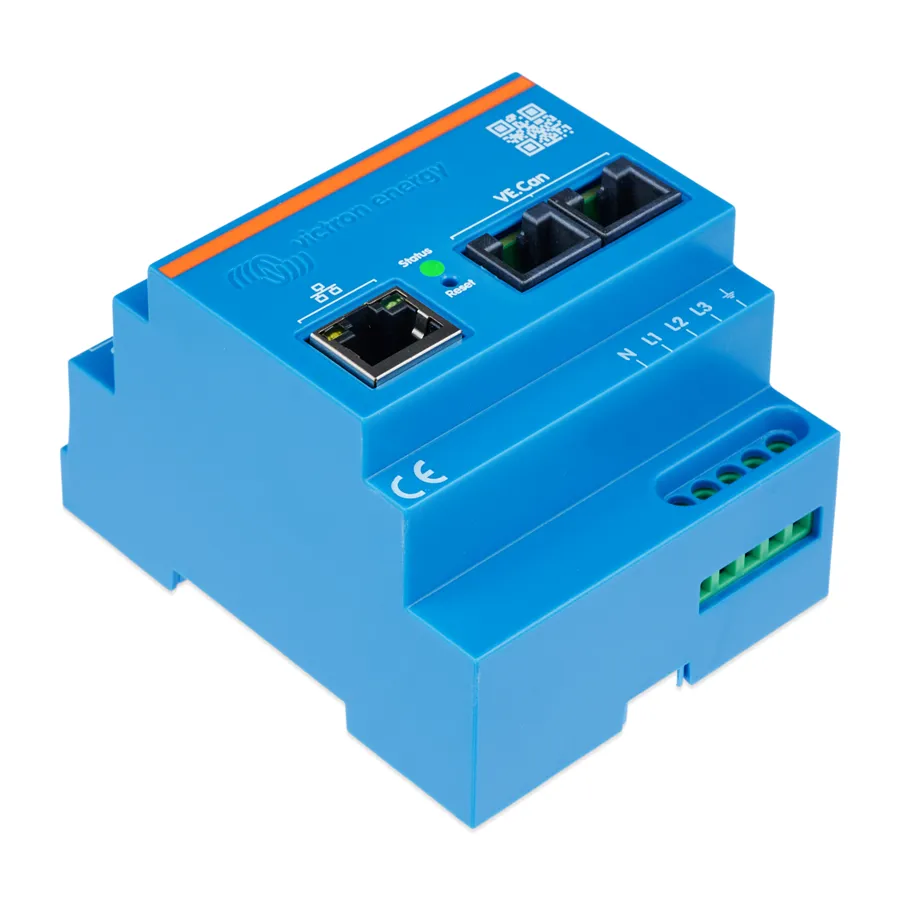

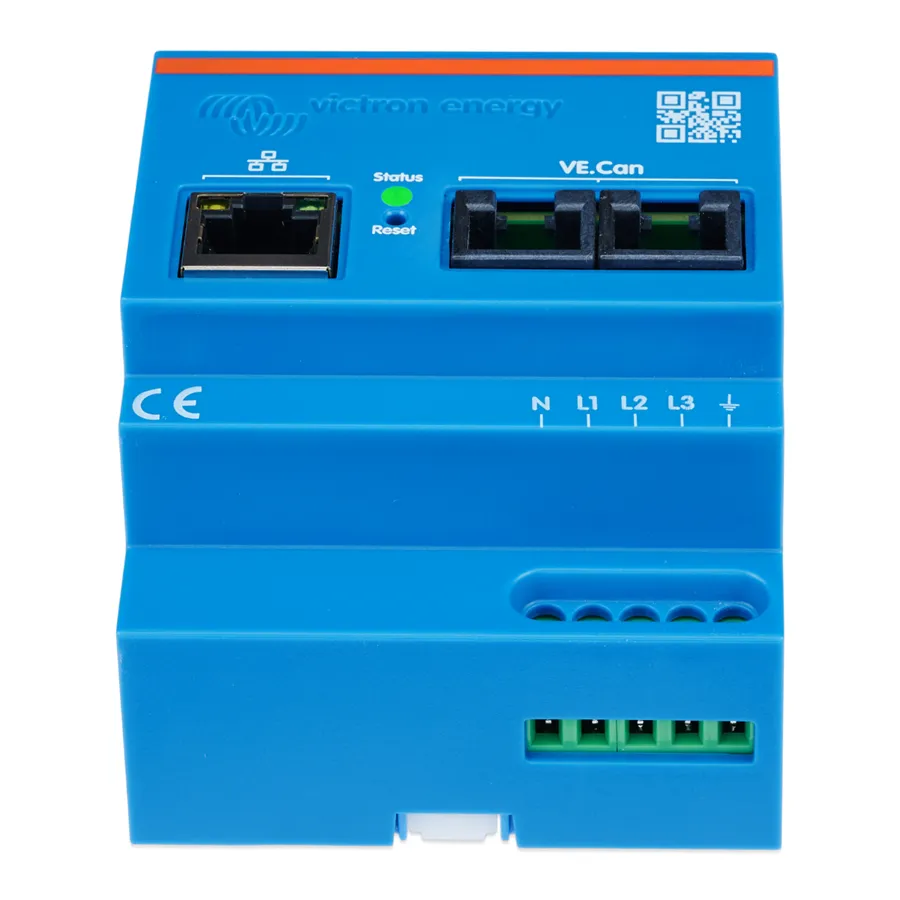

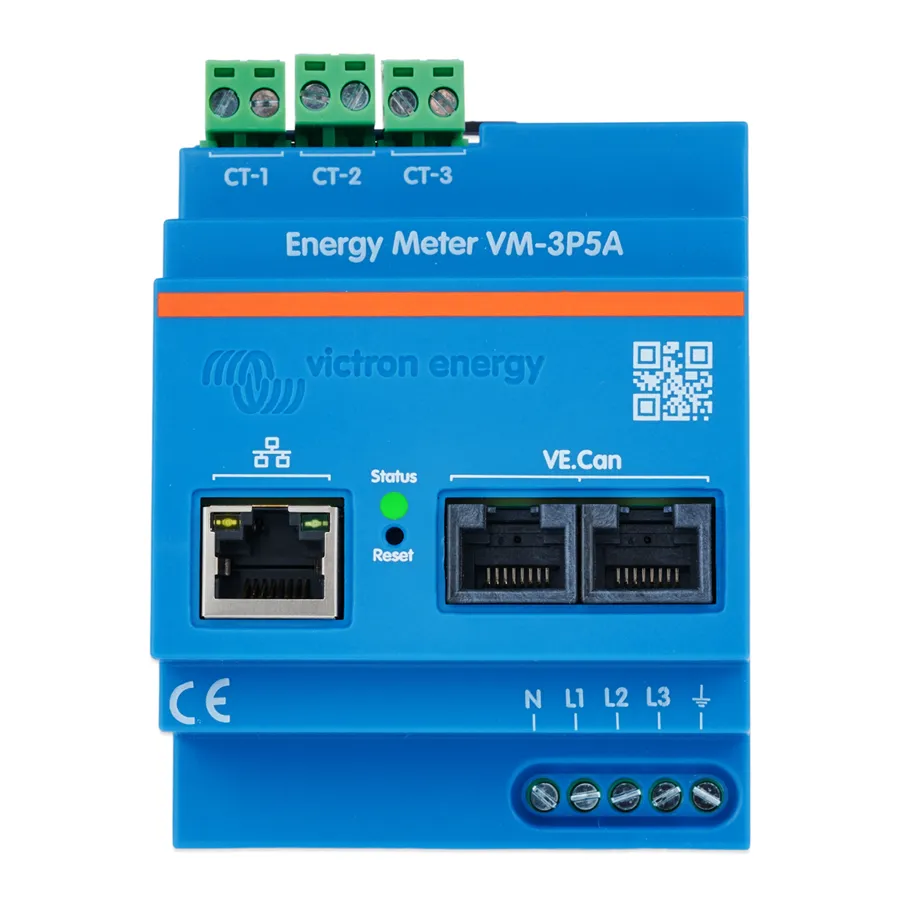

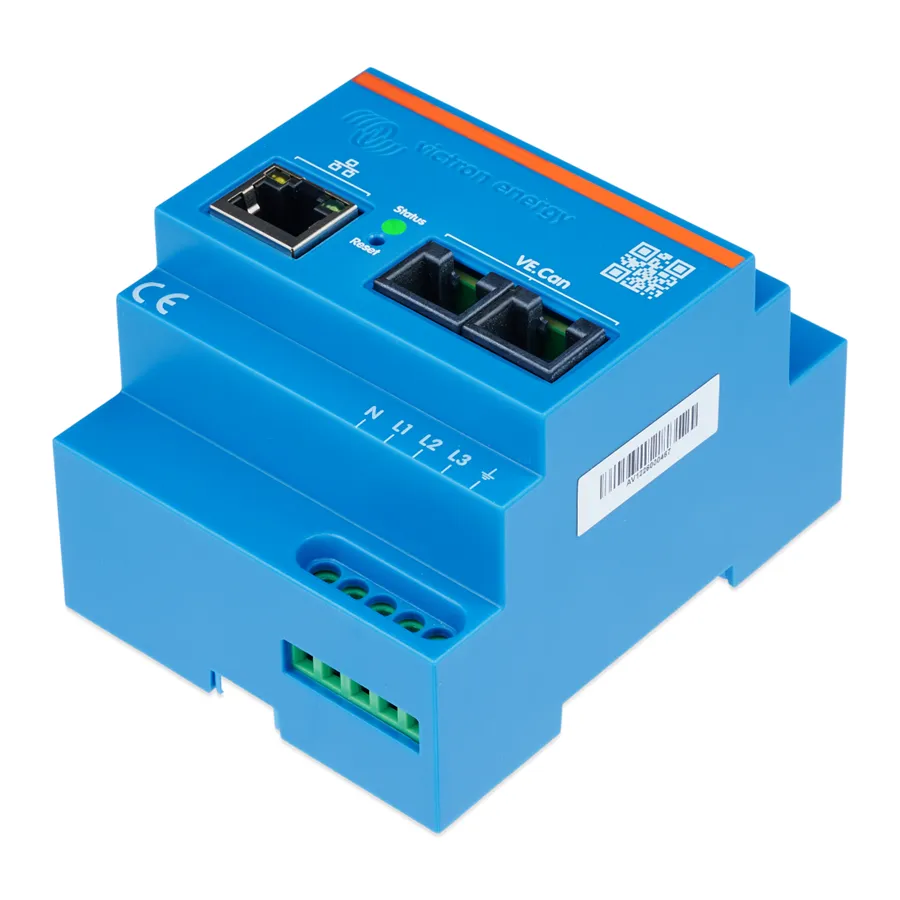

Victron Energy VM-3P5A je elektroměr určený pro měření výkonu a energie v jednofázových, dělených i třífázových instalacích. Lze jej použít například jako síťový elektroměr v rozvaděči nebo pro měření výstupu FV střídače, AC generátoru, měniče či měniče/nabíječe.
VM-3P5A využívá externí proudové transformátory se jmenovitým sekundárním proudem 5 A a komunikuje prostřednictvím VE.Can nebo Ethernetu. Naměřené údaje lze zobrazovat v aplikaci VictronConnect, na GX zařízení, například Cerbo GX nebo Ekrano GX, a prostřednictvím VRM Portal.
Hlavní vlastnosti a funkce:
Rychlé měření a přenos dat
VM-3P5A vypočítává RMS hodnoty výkonu pro jednotlivé fáze a přenáší je prostřednictvím VE.Can nebo Ethernetu s obnovovací frekvencí 100 ms. To umožňuje přesné měření spotřeby, odběru energie ze sítě i dodávky energie do sítě, například v systému ESS.
Snadná integrace do systému
Elektroměr lze ve většině systémů použít jako síťový elektroměr bez další konfigurace. Nastavení prostřednictvím aplikace VictronConnect je potřeba při změně jeho role, ruční konfiguraci IP adresy namísto výchozího DHCP nebo při nastavení primárního jmenovitého proudu použitých proudových transformátorů.
VM-3P5A lze nakonfigurovat pro následující role:
- Grid Meter
- PV Inverter
- AC Genset
- AC Load Meter
- VE.Can a Ethernet
Pro komunikaci jsou k dispozici dva konektory RJ45 pro VE.Can a jeden konektor RJ45 pro Ethernet. Součástí dodávky jsou zakončovací členy VE.Can RJ45. Přes ethernetové rozhraní je podporován také protokol Modbus UDP.
Proudové transformátory 5 A
VM-3P5A podporuje standardní proudové transformátory se jmenovitým sekundárním proudem 5 A. Proudové transformátory nejsou součástí dodávky. Díky tomu lze elektroměr použít pro měření proudu v jednofázových, dělených i třífázových instalacích.
Vzdálené monitorování
Naměřená data lze zobrazovat v aplikaci VictronConnect, prostřednictvím GX zařízení, jako jsou Cerbo GX nebo Ekrano GX, a ve VRM Portal.
Nastavitelný způsob registrace energie
Elektroměr umožňuje zvolit způsob registrace energie mezi vektorovou, aritmetickou a absolutní metodou.
Rozšířené sledování elektrických parametrů
VM-3P5A umožňuje sledovat napětí mezi fází a nulovým vodičem, mezifázové napětí, účiník podle konvence IEEE, pořadí fází a upozornění na jejich nesprávné pořadí při třífázové konfiguraci. Dále poskytuje údaje o napětí ochranného vodiče a proudech nulového a fázových vodičů.
LED pulzní výstup
Stavovou LED lze nakonfigurovat jako energetický pulzní signál pro vizuální diagnostiku.
Technické parametry:
- připojení napětí: přímé
- rozsah vstupního napětí L-N: 85–265 VAC
- rozsah vstupního napětí L-L: 150–460 VAC
- frekvence: 50/60 Hz
- připojení proudu: přes proudové transformátory (nejsou součástí dodávky)
- jmenovitý proud proudových transformátorů: 5 A
- VE.Can: 2× RJ45, zakončovací členy VE.Can jsou součástí dodávky
- Ethernet: 1× RJ45
- Modbus UDP: podporován prostřednictvím ethernetového portu
- obnovovací frekvence: 100 ms
- napájení: vlastní napájení přes N-L1-L2-L3
- vlastní spotřeba: 1,85 W / 3,5 VA
- připojení napětí: šroubové svorky 1,0–2,5 mm² (22–12 AWG)

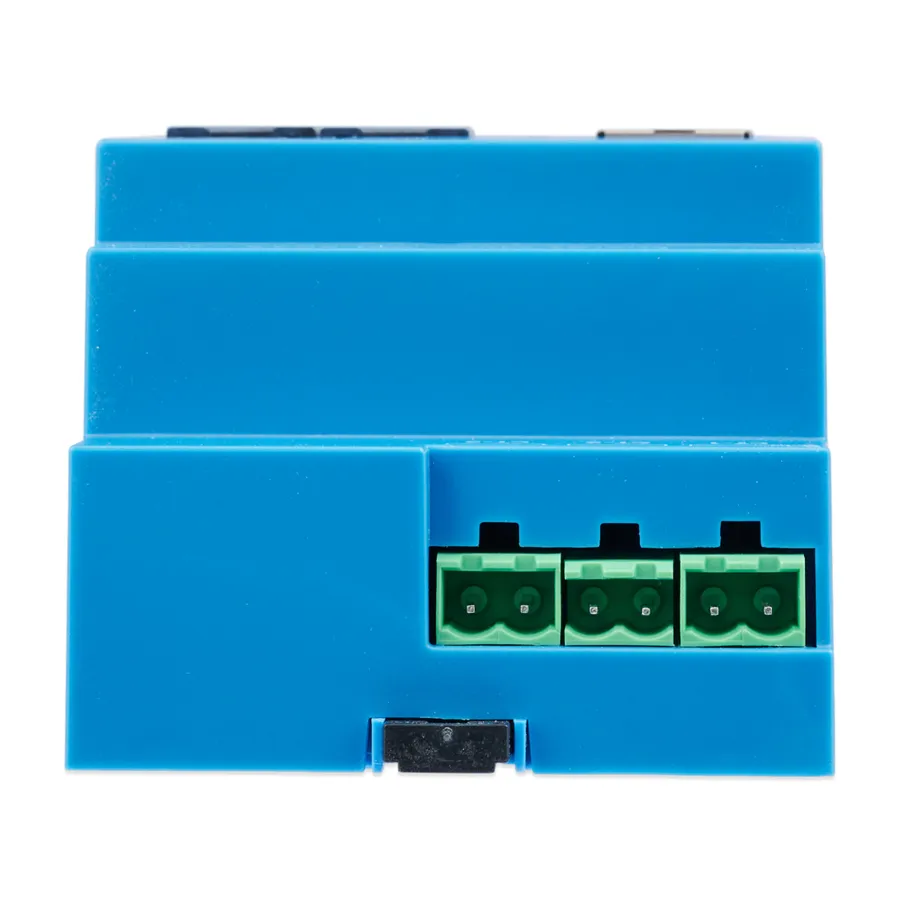

- připojení proudových transformátorů: odnímatelné šroubové svorky
- stupeň krytí: IP20
- hmotnost: 260 g
- rozměry (v × š × h): 90 × 71 × 59 mm
- použití: pouze v interiéru
- provozní teplota: -10 až +55 °C
- skladovací teplota: -20 až +70 °C
- relativní vlhkost: < 90 %, nekondenzující
- maximální nadmořská výška: 2000 m
- kolísání síťového napájecího napětí: ±0,1 Vin
- kategorie přepětí: CAT III
- bezpečnostní norma: EN-IEC 61010-1
Měřiče mají odlišný způsob výpočtu celkové odebrané a dodané energie:
- U řady ETXXX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se pak adekvátně zobrazuje měření po fázích nebo součtově.
- U řady VM-3P75CT, VM-3P5A, EM24, EM3XX, EM5XX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se ale zobrazuje pouze součtově, ať je v nastavení GX uvedeno měření po fázích nebo součtově
